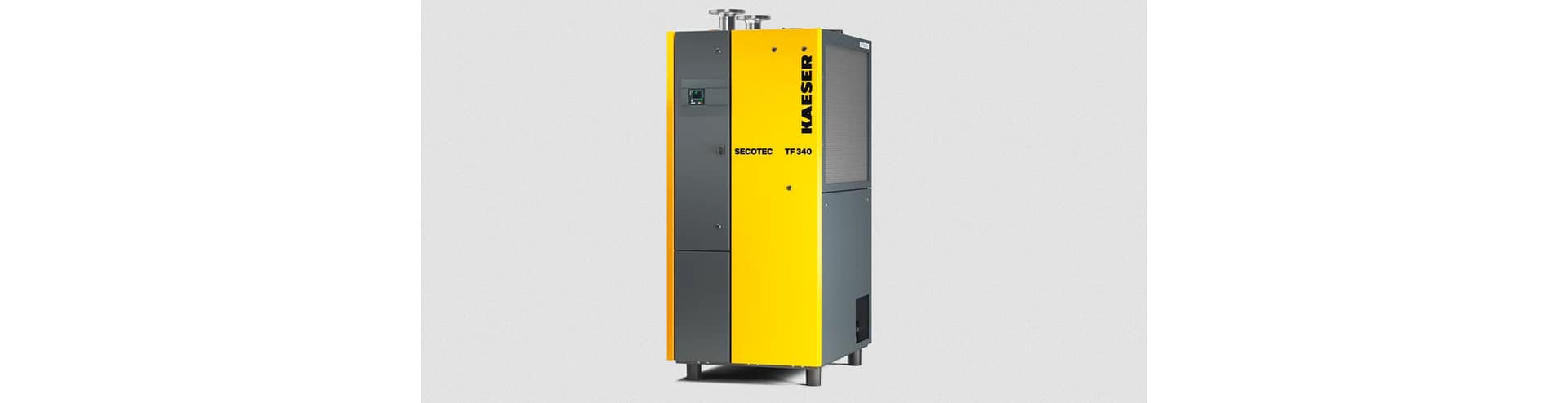

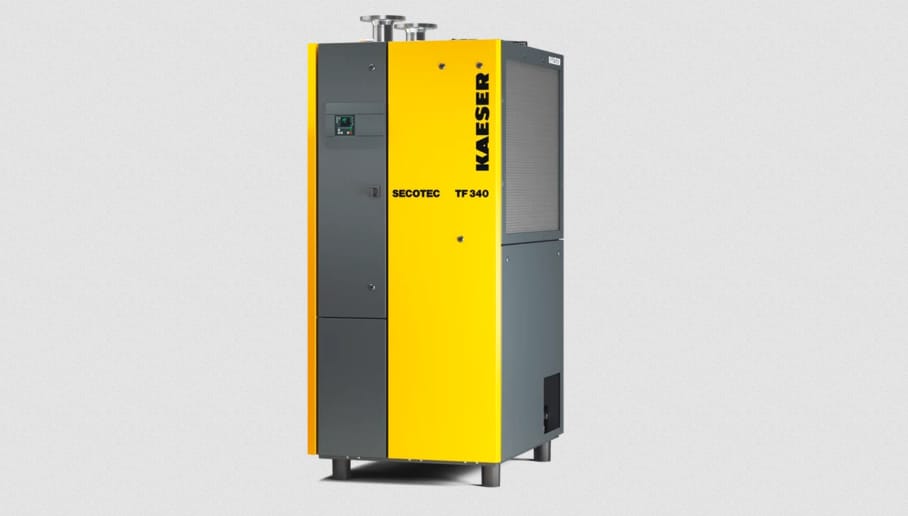

KAESER – TF



Réduire les coûts d’exploitation

Grâce à la régulation intermittente et à leur grande capacité d’accumulation, les sécheurs SECOTEC de nouvelle génération consomment moins de 97 W par m³/min d’air comprimé à sécher (ISO 7183 A1), pratiquement indépendamment de leur charge.

À la différence des systèmes conventionnels, la puissance frigorifique excédentaire n’est pas gaspillée. Elle est utilisée pour refroidir la masse thermique qui fournit le froid pour le séchage de l’air comprimé. Aucune dépense d’énergie électrique n’est donc nécessaire.

La nouvelle construction nécessite très peu d’entretien et permet des interventions simples et rapides

SECOTEC – des économies d’énergie en toutes circonstances

La sollicitation d’un sécheur frigorifique dépend du débit d’air comprimé à sécher (partie en gris) mais aussi, et surtout, de la teneur en eau de l’air comprimé à l’entrée du sécheur. Cette teneur en eau est d’autant plus importante que la température ambiante est élevée. Les sécheurs frigorifiques sont donc fortement sollicités lorsqu’il fait très chaud, comme en été (courbe jaune).

Avec la baisse des températures en hiver, la puissance demandée aux sécheurs frigorifiques diminue également (courbe turquoise). Pour que le point de rosée reste stable malgré toutes ces fluctuations, il faut dimensionner les sécheurs frigorifiques pour la charge de pointe et avec une marge suffisante.

Comme pour les plages de débit et de température, les sécheurs frigorifiques fonctionnent en permanence entre 0 et 100 % de la charge. En assurant une utilisation optimale de l’énergie sur toute cette plage de charge, la régulation SECOTEC génère des économies importantes.

Un gain énergétique maximal grâce à la régulation de l’accumulateur frigorifique

Le taux d’utilisation des sécheurs frigorifiques varie en permanence entre 0 et 100 %. À la différence des régulations progressives conventionnelles, la régulation SECOTEC adapte exactement la puissance électrique aux besoins dans toutes les phases de charge.

Elle permet ainsi aux sécheurs frigorifiques SECOTEC d’économiser près de 60 % des frais d’électricité pour un taux d’utilisation moyen de 40 %, par rapport aux sécheurs frigorifiques à régulation des gaz chauds par exemple.

À la différence des systèmes conventionnels, l’accumulateur frigorifique des sécheurs SECOTEC reste toujours froid. De ce fait, le séchage de l’air comprimé est efficace même pendant les phases de démarrage. L’excellente isolation thermique de l’accumulateur minimise la dépense énergétique. Le séchage de l’air comprimé avec les sécheurs frigorifiques SECOTEC s’effectue non seulement avec une grande efficacité énergétique, mais également en douceur grâce à la grande capacité d’accumulation.

Un séchage parfait et un fonctionnement en douceur

Les sécheurs frigorifiques SECOTEC assurent des points de rosée sous pression stables, de manière économique dans toutes les phases de charge. L’air comprimé sec peut descendre à une température de +3 °C (point de rosée réalisable) sans que l’humidité qu’il contient ne se condense. Le réseau d’air comprimé et les équipements raccordés bénéficient d’une protection optimale, même à des températures ambiantes plus élevées.

Les sécheurs frigorifiques conventionnels à commutation dépourvus d’accumulateur frigorifique proprement dit utilisent le matériau de leur échangeur de chaleur comme accumulateur. Les compresseurs frigorifiques et les ventilateurs de ces sécheurs doivent donc s’enclencher et se déclencher beaucoup plus souvent pour fournir la puissance frigorifique requise de manière à peu près constante. Dans bien des cas, pour réduire la fréquence de commutation et l’usure, le circuit de frigorigène ne redémarre que lorsque le point de rosée est très haut. Les variations du point de rosée qui en résultent nuisent à la qualité de l’air. Ce système n’est pas sans risque car la corrosion peut se former dès lors que l’humidité relative de l’air comprimé dépasse 40 %, autrement dit sans bien avant que la condensation n’apparaisse.

Grâce à leur grande capacité d’accumulation, les sécheurs frigorifiques SECOTEC préservent les composants. Lorsque l’accumulateur frigorifique est chargé, le compresseur frigorifique et le ventilateur peuvent rester à l’arrêt pendant beaucoup plus longtemps sans nuire à la stabilité du point de rosée.

Équipement

Circuit frigorifique

Circuit frigorifique comprenant :

  • Compresseur Scroll
  • Condenseur de frigorigène à micro canaux, en aluminium, avec ventilateur
  • Manostat de sécurité
  • Masse thermique
  • Filtre déshydrateur
  • Soupape d’expansion thermostatique
  • Échangeur de chaleur en aluminium SECOPACK LS
  • Capteurs de température et de pression

SECOPACK LS

  • Échangeur de chaleur air-air et air-frigorigène compact en aluminium
  • Partie accumulation intégrée avec matériau à changement de phase
  • Séparateur de condensats
  • Calorifugeage

SIGMA CONTROL SMART

  • Commande électronique avec écran couleur
  • Navigation par menus avec des symboles universellement compréhensibles
  • Indicateur de la tendance du point de rosée
  • PID avec indication des caractéristiques de fonctionnement et des signalisation en cours
  • Historique des signalisations
  • Compteurs d’heures de service
  • Compteurs d’entretien

Contacts secs

  • Signalisations de fonctionnement « défaut » et « compresseur frigorifique en marche »
  • Avertissements « entretien/avertissement » et « point de rosée élevé »
  • Compteurs d’heures de service
  • Compteurs d’entretien

Purge des condensats

  • Purgeur électronique de condensats ECO-DRAIN 31 Vario avec vanne d’arrêt sur l’arrivée des condensats, surfaces froides isolées.

Carrosserie

  • Carrosserie avec revêtement par poudre
  • Panneau amovible pour faciliter le raccordement électrique
  • Condenseur facile à nettoyer
  • Panneau latéral amovible pour l’accès centralisé à l’intérieur de l’appareil
  • Pieds de la machine

Raccords

  • Tuyauterie d’air comprimé résistante à la corrosion
  • Raccord passe-cloison pour la conduite de condensats externe
  • Passe-câble pour le câble d’alimentation sur l’arrière (découpes prévues dans le toit du sécheur en cas de raccordement par le haut).

Système électrique

  • Équipement électrique et contrôles conformes à la norme EN 60204-1 « Sécurité des machines »
  • Protection de l’armoire électrique IP 54

Options et accessoires

  • Sécheur frigorifique pour une température ambiante jusqu’à 50 °C
  • Sécheur frigorifique refroidi par eau (série TF)
  • Raccordements d’air comprimé à gauche (série TF)
  • Kit de tuyauterie pour le remplacement des TF 173, 203, 251 (préassemblé en usine) (série TF)
  • Supports élastiques vissés
  • Transformateur intégré pour tension primaire 200 V – 440 V
  • Transformateur intégré pour tension primaire 200 V – 440 V 500 V / 3 Ph / 50 Hz et 575 V / 3 Ph / 60 Hz
  • Version sans silicone (norme VW 3.10.7)
  • Module de communication Modbus TCP

Structure et fonctionnement
