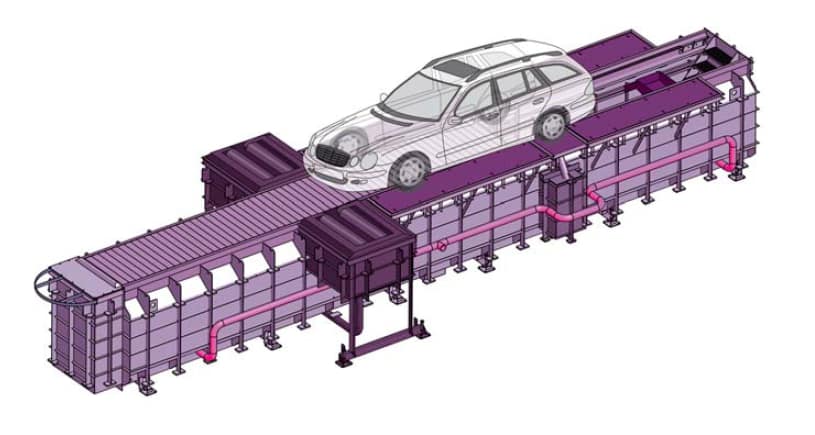

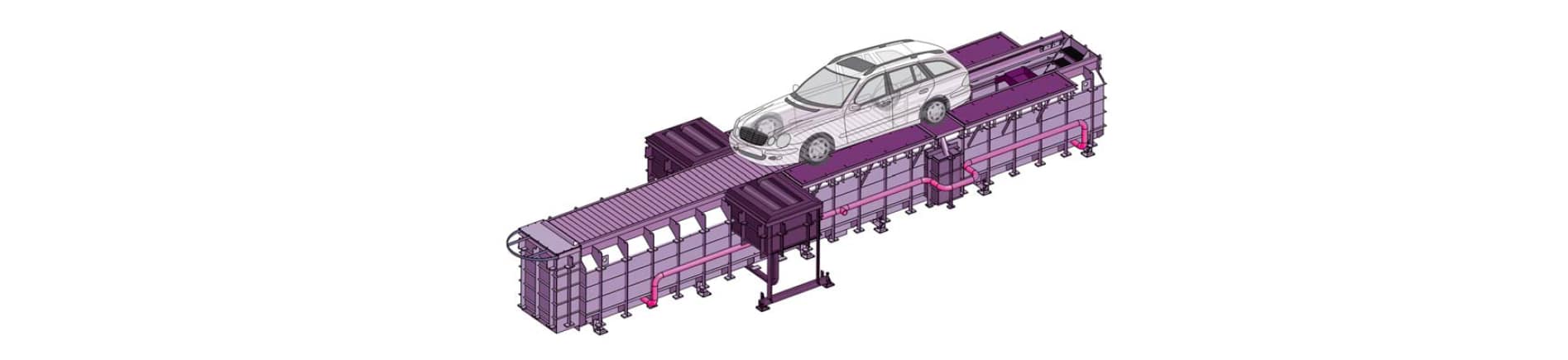

FOSSE DE MAINTENANCE POUR VÉHICULES PERSONNELS – JBR 10

Données techniques

DIMENSIONS
Largeur :          1,3 m
Hauteur :          1,5 m
Longueur :        8 m
Écartement entre profils HEB 140 et U 180 : 850mm
Charge maximale : 10.000 kg
Charge maximale des roues : 4 x 2.500 kg
Charge maximale depuis vérin jusqu´au roue : 4 x 1.000 kg

MATÉRIEL
Qualité de matériel : S235
Profil : U 140
Tôle : épaisseur 3 mm

Poids total avec les caisses axiales 2.966 kg
(Largeur sans caillebotis : 990mm)


Principal équipement

VENTILATION/CHAUFFAGE

• arrivée d´air frais (DN100)

DISTRIBUTION D´AIR COMPRIMÉ

• 2 points de branchement

APPAREIL DE CONTRÔLE TECHNIQUE D´UN VÉHICULE

• Annexe axiale est destinée à une mise en place de la technologie d´ajustage d´alignement des roues. Annexe axiale de fosse de maintenance est fabriquée des tôles et des profils. Entrées pour installation électrique et pour vidange des fluides sont inclus dans l´annexe axiale de fosse.

INSTALLATION ÉLECTRIQUE

• éclairage  (4 pcs de lampes pivotantes)
• prises (2 pcs ,230 V)
• câblage
• disjoncteurs (2 pcs)
• distributeur principal
• révision, documentation technique

AUTRE ÉQUIPEMENT

• escalier (7 marches, 1 marche : longueur 1,5 m / hauteur 188 mm)
• échelle (1 pcs, côté d´accès)
• caillebotis
• isolation (épaisseur 20 mm STYRODUR, bleu clair)
• peinture de base et supérieure (intérieur : RAL 7035a, extérieur : inertol Sika poxitar F – teinte 9017)

EMBALLAGE

• blocs en bois
• plaque de couverture par bois
• recouvert par bâche plastique

AUTRE

• documentation : dessins, dossier technique, révision électrique, design de la ventilation
• schéma des points de branchement/connexion
• collaboration avec un bureau d´études

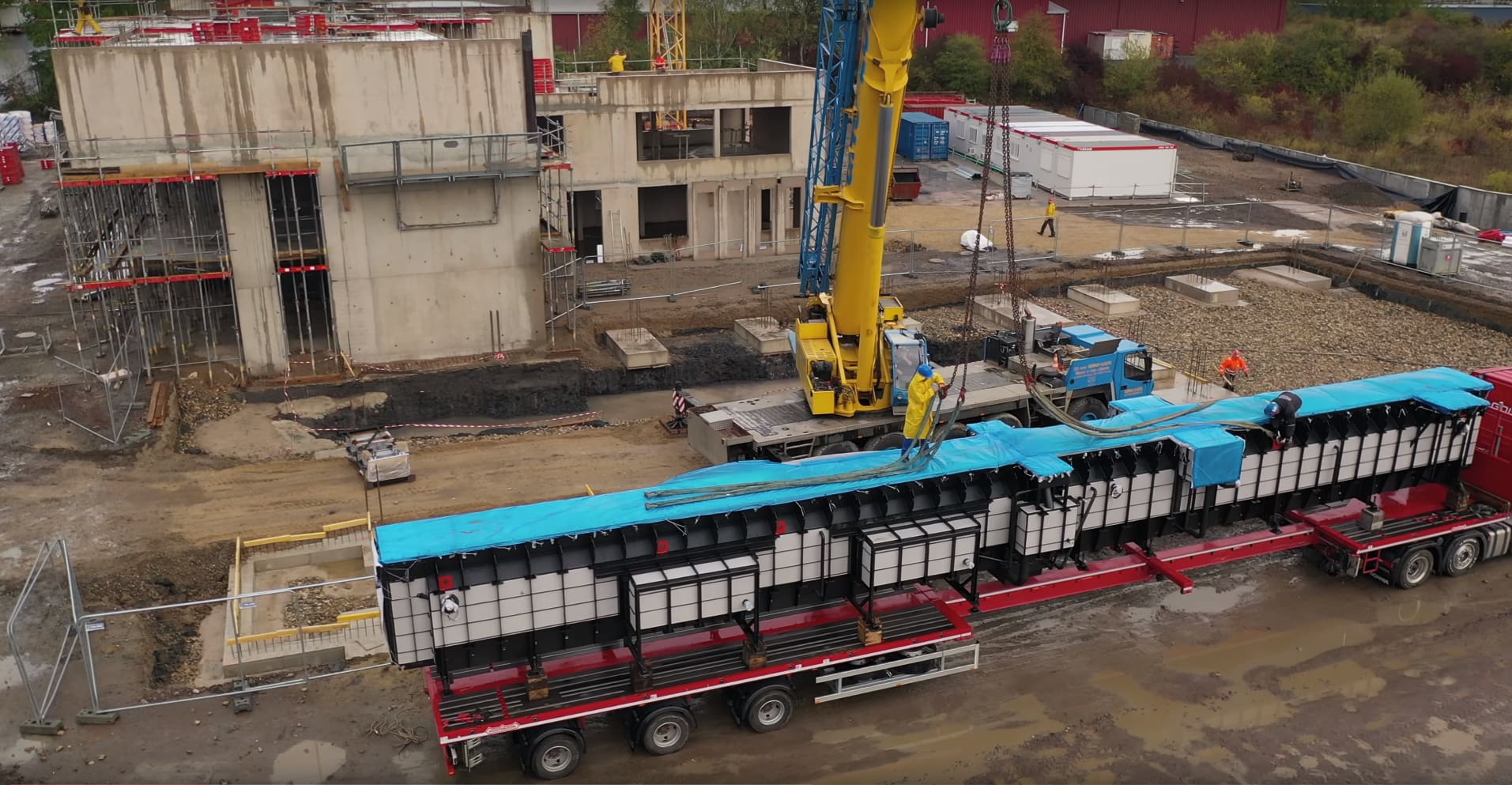

• chargement d´une fosse
• surveillance avant de coulage de béton (condition de garantie obligatoire)


Phases de construction

Mise en place de fosse de maintenance sur la plaque de fondation et le schéma de bétonnage

1. phase – réalisation d´une excavation
2. phase – préparation de la plaque de fondation
3. phase – mise en place de la fosse de maintenance sur la plaque de fondation
4. phase – connexion de la fosse de maintenance avec le plancher
