GARMAT – Parois d’extraction

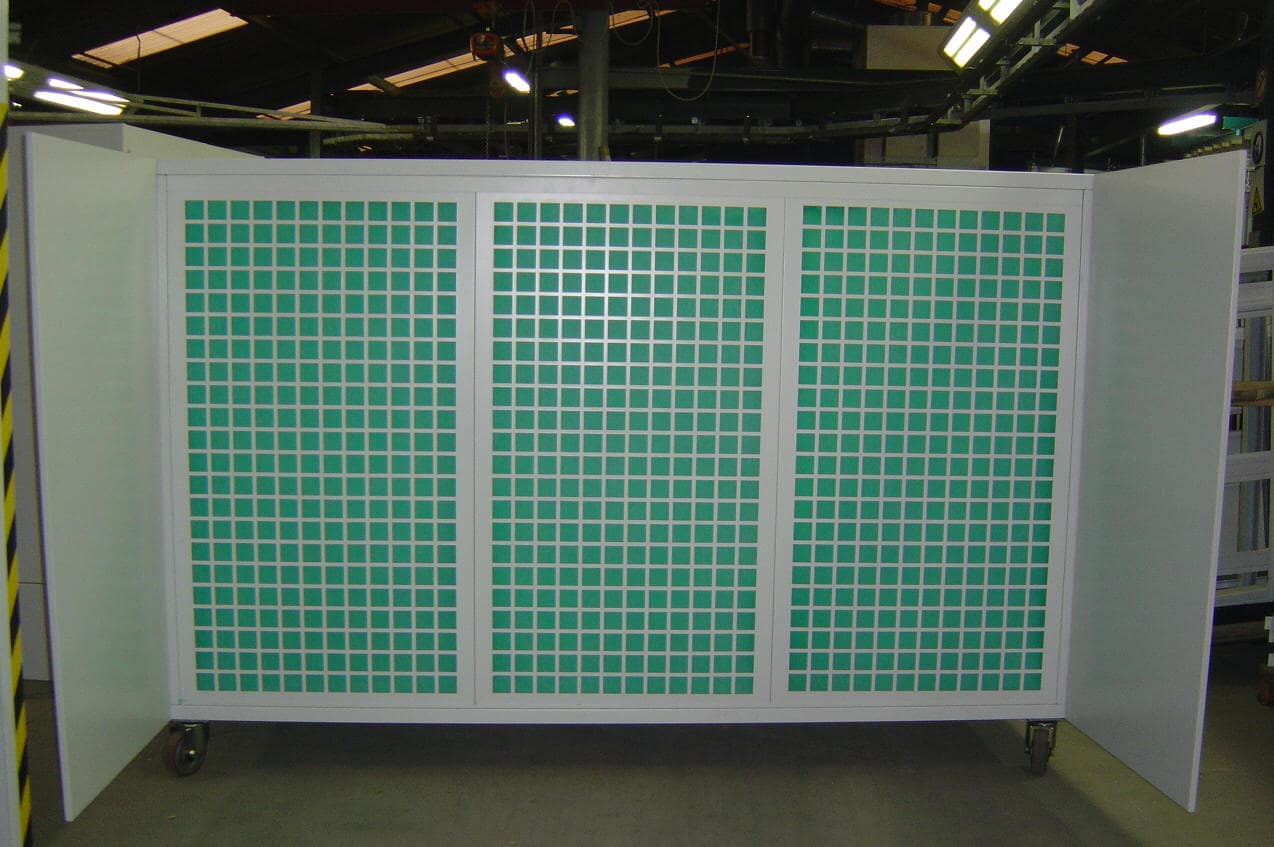

Mur d’échappement 1,5 x 2m
Ce mur d’extraction présente les caractéristiques suivantes:
Paroi d’échappement avec filtrage à sec, équipée en standard d’un filtre à inertie + filtre Paintstop + filtre fin. Le filtre est fixé à trois endroits pour faciliter son remplacement.
Groupe en version GALVA
Dimensions :
Face avant : ( 1 500 x 2 400 x 1 000 ) mm
Surface du filtre : ( 1 250 x 2 400 x 2 400 ) mm
Extraction :
Ventilateur : ADN 355 L ex, version sans étincelles.
Débit : ± 6 500 m³/h
Moteur : 3 kW, 3 x 380 V, 1 500 tr/min
Diamètre du canal d’aspiration : 500 mm
Éclairage :
un élément d’éclairage de 4 x 30 W = 120 W
Boîte de contrôle électrique avec : Tous les composants électriques sont situés en dehors de la zone de pulvérisation et sont de conception standard.
Interrupteur principal
Compteur à démarrage direct avec interrupteur de protection thermique et magnétique du moteur
Les témoins nécessaires
Options par paroi d’aspiration :
Canal d’aspiration Ø 500 mm, par 3m
Eclairage par pièce
UT avec tube de 1 m (passage à travers la paroi)
Hotte de pluie : extraction – fermeture automatique
Extension frontale par 500 mm
Hauteur supplémentaire par 500 mm
Panneau de contrôle complet
Ventilateur RDN (= meilleur rendement)
Réduction du bruit en dessous de 75 dB
Silencieux dans le tuyau de décharge par 1 m (580/580)
Filtre à charbon actif (moteur : 5,5 kW)
Moteur et échappement à l’arrière
Groupe blanc laqué
Livraison et montage :
Le montage est effectué avec l’aide du client : installer l’unité d’extraction sur le site et monter le boîtier avant (prend max. 3 heures).
Non inclus dans le prix :
– l’installation du tuyau d’évacuation et de la hotte de pluie
– la pose et le raccordement du câble électrique.
Tous les travaux supplémentaires seront effectués par un technicien de Garmat Europe NV selon les conditions convenues.
Mur d’extraction 2 x 2m
Ce mur d’extraction présente les caractéristiques suivantes :
Paroi d’échappement avec filtrage à sec, équipée en standard d’un filtre à inertie + filtre Paintstop + filtre fin. Le filtre est fixé à trois endroits pour faciliter son remplacement.
Groupe en version GALVA
Dimensions :
Avant : ( 2 000 x 2 400 x 1 000 ) mm
Surface du filtre : ( 1 250 x 2 400 x 2 400 ) mm
Extraction :
ventilateur ADN 335 L ex, version sans étincelles.
Débit ± 6.500 m³/h
Moteur : 3 kW, 3×380 V, 1 500 tr/min
Diamètre du canal d’extraction : 500 mm
Éclairage :
un élément d’éclairage de 4 x 30 W = 120 W
Boîte de contrôle électrique avec :
Tous les composants électriques sont situés en dehors de la zone de pulvérisation et sont de conception standard :
– Interrupteur principal
– Démarrage direct du moteur avec interrupteur de protection magnéto-thermique du moteur
– Les témoins nécessaires
Options par mur d’extraction :
Conduit d’évacuation : Ø 500 mm, par 3m
Eclairage par pièce
UT avec tube de 1 m (passage à travers la paroi)
Hotte de pluie : extraction – fermeture automatique
Extension frontale par 500 mm
Hauteur supplémentaire par 500 mm
Panneau de contrôle étendu : contrôle étoile/triangle
Ventilateur RDN (= meilleur rendement)
Réduction du bruit en dessous de 75 dB
Silencieux dans le tuyau de décharge par 1m (580/580)
Filtre à charbon actif (moteur : 5,5 kW)
Moteur et échappement à l’arrière
Groupe blanc laqué
Livraison et montage :
Le montage est effectué avec l’aide du client : installer l’unité d’extraction sur le site et monter le boîtier avant (prend max. 3 heures).
Non inclus dans le prix :
– l’installation du tuyau d’évacuation et de la hotte de pluie
– la pose et le raccordement du câble électrique
Tous les travaux supplémentaires seront effectués par un technicien de Garmat Europe NV selon les conditions convenues.
Mur d’extraction 3 x 2m
Ce mur d’extraction présente les caractéristiques suivantes :
Mur d’extraction avec filtration à sec, équipé en standard d’un filtre à inertie + filtre Paintstop + filtre fin. Le filtre est fixé à trois endroits pour faciliter son remplacement
Groupe en exécution de GALVA
Dimensions :
Avant : ( 3 000 x 2 400 x 1 000 ) mm
Surface du filtre : ( 2 500 x 2 400 x 2 400 ) mm
Échappement :
ventilateur ADN 450 L ex
± 11 000 m³/h, conception antidéflagrante.
Moteur 3 kW, 3 x 380 V, 1 500 tr/min
Diamètre du conduit d’échappement : 630 mm
Boîte de contrôle électrique avec :
Tous les composants électriques sont situés en dehors de la zone de pulvérisation et sont de conception standard.
Interrupteur principal
Moteur à démarrage direct avec interrupteur de protection thermique et magnétique du moteur.
Options par mur d’extraction :
Conduit d’extraction Ø 630 mm, par 3m
Eclairage par pièce
UT avec tube de 1 m (passage à travers la paroi)
Hotte de pluie : extraction – fermeture automatique
Extension frontale par 500 mm
Hauteur supplémentaire par 500 mm
Panneau de contrôle étendu : contrôle étoile/triangle
Ventilateur RDN (= meilleur rendement)
Réduction du bruit en dessous de 75 dB
Silencieux dans le conduit d’échappement par 1m (650/650)
Filtre à charbon actif
Moteur et échappement à l’arrière
Groupe blanc laqué
Livraison et montage :
Le montage est effectué avec l’aide du client : installer l’unité d’extraction sur le site et monter le boîtier avant (prend max. 3 heures).
Non inclus dans le prix :
– l’installation du tuyau d’évacuation et de la hotte de pluie
– la pose et le raccordement du câble électrique
Tous les travaux supplémentaires seront effectués par un technicien de Garmat Europe NV selon les conditions convenues.
Mur d’extraction 4 x 2m
Ce mur d’extraction présente les caractéristiques suivantes :
Groupe en exécution de GALVA
Dimensions :
Face avant : ( 4 000 x 2 400 x 1 000 ) mm
Surface du filtre : ( 3 750 x 2 400 x 2 400 ) mm
Échappement :
ventilateur ADN 500 L ex
± 16 000 m³/h, conception antidéflagrante.
Moteur 4 kW, 3 x 380 V, 1 500 tr/min
Diamètre du canal d’extraction : 710 mm
Éclairage :
deux éléments d’éclairage chacun 4×30 W = 240 W
Boîte de contrôle électrique avec :
Tous les composants électriques sont situés en dehors de la zone de pulvérisation et sont de conception standard.
Interrupteur principal
Démarreur étoile-triangle avec interrupteur de protection magnéto-thermique du moteur.
Les témoins lumineux nécessaires.
Généralités :
En plus de la construction frontale de 1 m, une base de 300 mm de haut est également prévue sur cette longueur. De cette façon, l’extraction au sol est également assurée. Sous les grilles de type E 50/2 se trouvent des plateaux filtrants avec des filtres Paint-Stop.
Options par mur d’extraction :
Conduit d’extraction : Ø 710 mm, par 3m
Eclairage par pièce
UT avec tube de 1 m (passage à travers la paroi)
Hotte de pluie : extraction – fermeture automatique
Extension frontale par 500 mm
Hauteur supplémentaire par 500 mm
Panneau de contrôle étendu : contrôle étoile/triangle
Ventilateur RDN (= meilleur rendement)
Réduction du bruit en dessous de 75 dB
Silencieux dans le tuyau de décharge par 1 m (820/820)
Filtre à charbon actif (moteur : 7,5 kW)
Moteur et échappement à l’arrière
Groupe blanc laqué
Livraison et montage :
Le montage a lieu avec l’aide du client : installer l’unité d’extraction sur le site et assembler le carter avant (prend au maximum 3 heures).
Non inclus dans le prix :
– Installation du tuyau d’évacuation et du capot anti-pluie – pose et raccordement du câble d’alimentation Tous les travaux supplémentaires seront effectués par un technicien de Garmat Europe NV conformément aux conditions convenues.
